| 加工定制：是 | 类型：摇床 | 生产厂商：石城县万顺通选矿设备有限公司 |
| 型号：6S | 品牌：万顺通 | 给矿浓度：10-30% |
| 给矿粒度：0.037-2mm | 冲程：9-30mm | 冲次：130-360r/min |
| 处理能力：0.05-2.5/h | 冲洗水量：0.2-5t/h | 规格：定制 |
| 是否跨境货源：否 |
备注：本公司设备款式型号多样，支持定制，有意者请打电话咨询详情，联系人：黄先生（13879793308微信同号）
产品简介
6S摇床在选矿设备中属重力选矿的主要设备之一，广泛用于选别钨、锡、钽、铌、铁、锰、铬、钛、铋、铅、金等其他稀有金属和贵金属矿，也可用于煤矿。摇床可用于粗选、精选、扫选等不同作业，选别粗砂（2-0.5mm）、细砂（0.5-0.074mm）、矿泥（-0.074）等不同粒级。也可用于选别铁、锰矿石和煤。当处理钨、锡等矿石时，摇床的有效回收粒度范围为2-0.022毫米。概述6-S摇床在选矿设备中属重力选矿的主要设备之一，广泛用于选别钨、锡、钽、铌、铁、锰、铬、钛、铋、铅、金等其他稀有金属和贵金属矿，也可用于煤矿。摇床可用于粗选、精选、扫选等不同作业，选别粗砂（2-0.5mm）、细砂（0.5-0.074mm）、矿泥（-0.074）等不同粒级。也可用于选别铁、锰矿石和煤。当处理钨、锡等矿石时，摇床的有效回收粒度范围为2-0.022毫米。
产品应用范围
广泛应用于选别钨、锡、钽、铌、金和其他稀有金属和贵金属矿。可用于粗选、扫选等不同作业，选别粗砂(2-0.5mm)、细砂(0.5-0.074mm)、矿泥(-0.074)等不同粒级。也可用于选别铁、锰矿石和煤。当处理钨、锡等矿石时，摇床的有效回收粒度范围为2-0.22毫米。
工作原理
矿粒群从6s摇床床面上角的给矿槽送入，同时由给水槽供给横向冲洗水，于是矿粒在重力，横向流水冲力，床面作往复不对称运动所产生的惯性和摩擦力的作用下，按比重和粒度分层，并沿床面作纵向运动和沿倾斜床面作横向运动。比重和粒度不同的矿粒沿着各自的运动方向逐渐扇形流下，分别从摇床精矿端和尾矿侧的不同区排出，然后被分成精矿，中矿和尾矿。
产品结构及原理
摇床的选矿过程是在具有来复条的倾斜床面上进行的（图一），矿粒群从床面上角的给矿槽送入，同时由给水槽供给横向冲洗水，于是矿粒在重力，横向流水冲力，床面作往复不对称运动所产生的惯性和摩擦力的作用下，按比重和粒度分层，并沿床面作纵向运动和沿倾斜床面作横向运动。因此，比重和粒度不同的矿粒沿着各自的运动方向逐渐由A边向B边呈扇形流下，分别从精矿端和尾矿侧的不同区排出，然后被分成精矿，中矿和尾矿。

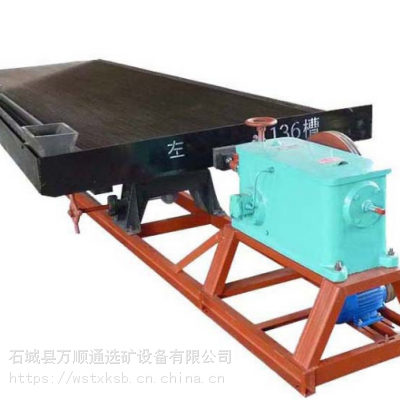

根据给矿位置的不同，摇床可分为右式摇床及左式摇床两种形式。右式摇床的给矿位置对于摇动机构来说在右边，左式摇床则给矿位置在左边，
6-S摇床具有富矿比高，选别效***，看管容易，便于调节冲程。在改变横向坡度和冲程时仍可保持床面运行平衡，弹簧放置在箱体内，结构紧凑，且能一次得出终精矿和终尾矿。
摇床的结构
本摇床主要由床头、电动机、调坡器、床面、矿槽、水槽、来复条以及润滑系统等八个部份组成（图二）。
床面的纵向往复运动是通过曲柄连杆式传动机构（图三）来实现的。电动机通过皮带传动使大皮带轮14带动曲轴7旋转，摇杆5随之作上、下运动，摇杆向下运动时，肘板6推动后轴11和往复杆2向后移动，弹簧9受到压缩。床面是通过联动座1和往复杆2相连的，所以此时亦使床面作后退运动，当摇杆向上运动时,由于受弹簧的伸张力推动,床面随之向前运动。
床面向前运动期间，肘板间的夹角是由大向小变化，肘板端点的水平移动速度则由小向大变化。故床面的前进运动即由慢而快，反之在床面后退时，则由快而慢从而造成了等差运动，这样可***床面上的物料向前运动，并进行按比重分选。床头往复杆，肘板，摇床以及后整个传动机构都密封在箱体内，箱内盛有少量润滑油，用安装在箱体外部曲轴末端的齿轮油泵集中润滑。
工作原理
摇床的选矿过程是在具有复条的倾斜床面上进行的，矿粒群从床面上角的给矿槽送入，同时由给水槽供给横向冲洗水，于是矿粒在重力，横向流水冲力，床面作往复不对称运动所产生的惯性和摩擦力的作用下，按比重和粒度分层，并沿床面作纵向运动和沿倾斜床面作横向运动。因此，比重和粒度不同的矿粒沿着各自的运动方向逐渐由A边向B边呈扇形流下，分别从精矿端和尾矿侧的不同区排出，然后被分成精矿，中矿和尾矿。
优势特点
1、横向坡度调节范围大（0～10°），冲程容易调节；
2、床面平整，抗腐蚀性好，坚固耐用，不易变形，便于局部修补。
3、在改变横向坡度和冲程时，亦可保持摇床床面运行平稳；
4、弹簧放置在机箱内，结构紧凑；
5、床头机构运转可靠，易磨损零件少，且不漏油。
6、不消耗药剂，耗电很少。
