| 加工定制：是 | 品牌：万顺通 | 级数：单级 |
| 类型：分泥斗 | 结构形式：立式 | 订货号：200 |
| 货号：200 | 型号：3000 | 别名：脱泥斗 |
| 用途：脱泥斗又称圆锥分级机，是一种简单的分级、脱泥及浓缩用设备 | 处理能力：0.19-2.16m3/h | 分级效率：75-95% |
| 外形尺寸：3406x3925mm | 重量：2.1t | 分机效率：75-95% |
| 装机功率：无 | 规格：3000mm | 是否跨境货源：否 |
产品介绍：
脱泥斗又称圆锥分级机，是一种简单的分级、脱泥及浓缩用设备。脱泥斗具有结构简单，易于制造，不耗动力等优点。主要适用于一些含泥影响下一步选别作业的矿石。由于锥体容积较大，在生产流程中还有贮矿作用。
目前我公司生产的脱泥斗主要用在水力分级机前对原矿进行脱泥，借以提高分级效率；并也安装在磨矿设备前进行矿石的浓缩、脱水，以提高磨矿机的给矿浓度；还有用在各种矿泥选别设备前控制给矿浓度和矿量。
工作原理：
矿浆沿切线方向向给入中心圆筒，经缓冲后由底缘流出。流出的矿浆呈放射状向周边溢流堰流出。在这一过程中，沉降速度大于液流上升分速度的粗颗粒将沉在槽内，并经底部沉砂排出。细颗粒随表层矿浆进到溢流槽内。给矿粒度一般小于2mm。分级粒度为75μm或更细些。
性能特点：
1、占地面积小，沉降路线长，脱泥***。
2、粗颗粒从下部排矿口排出，能***所需的浓度和粒度。
结构形式：

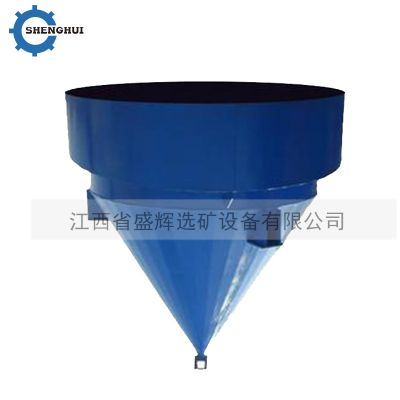

脱泥斗的外形为一倒立的圆锥。在液面中心设置给矿圆筒，圆筒底缘没入液面以下若干深度。
技术参数：
规格(直径mm) | φ1000 | φ1500 | φ2000 | φ2500 | φ3000 | φ6000 | φ8000 | φ10000 |
沉降面积m? | 0.75 | 2 | 3 | 4.9 | 7 | 15 | 32 | 59 |
容积(m?) | 0.27 | 0.83 | 2.27 | 4 | 28 | 60 | ||
排矿管径(mm) | φ25 | φ40 | φ50 | φ60 | φ70 | φ80 | φ100 | φ150 |
排矿浓度(%) | 40~60 | |||||||
给矿粒度(mm) | ＜2.0 | |||||||
处理能力(t/m?.h) | 1.5~0mm粒度为2~2.16t/m?.h 0.074~0mm粒度为0.19~0.25t/m?.h | |||||||
受矿管(mm) | φ120 | φ159 | φ215 | |||||
脱泥效应(%) | 33~45 | |||||||
重量(kg) | 1500 | 1980 | 2483 | 3850 | 4600 | 6338 | 8482 | 103380 |
